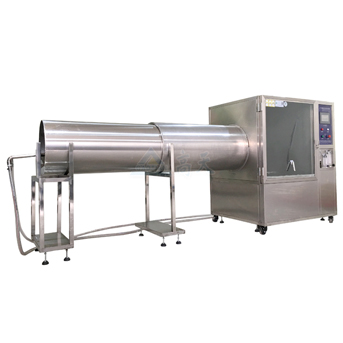

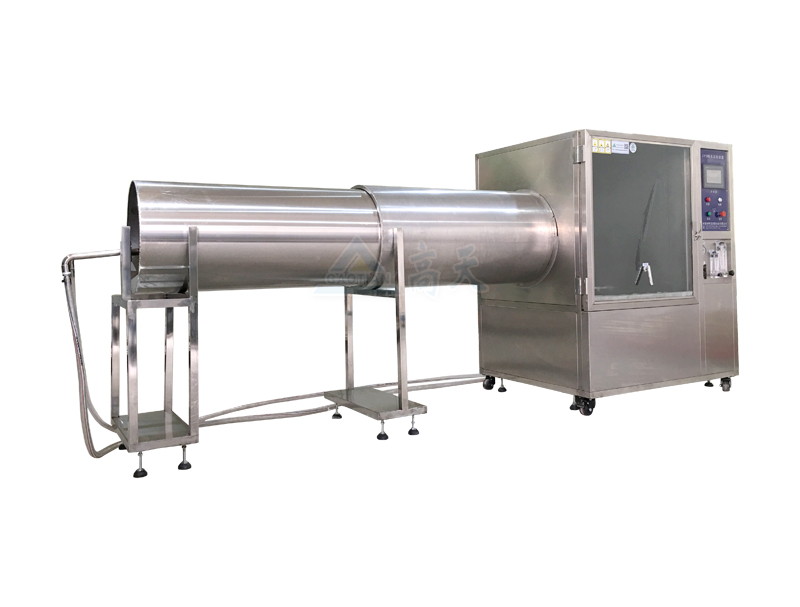

設備名稱：橫向沖水試驗機（防水試驗箱）

設備型號：GT-IP56

設備用途

防水試驗箱適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水，淋水，濺水，噴水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水擺桿的擺動角度以及噴水量擺動頻率都可自動的調節。

標準依據：IEC60529-2001、GB4208-2008、GB2423.23、GB5170.38、GBl0485—93、IPX4. IPX3 .IPX5. IPX6等效的JIS、DIN、MZl等標準。

防水試驗箱結構原理

本防水試驗箱的基本設計原理：底部設一水箱在通過右側控制箱內部的不銹鋼水泵抽水并加壓后再送到側面噴水管裝置的噴頭處，噴嘴恒向噴水到轉盤上面的樣品上，再散落到水箱內部，從而形成水循環系統。水泵出口設計流量計、壓力表、電磁閥等控制元件。內箱安裝防水轉盤速度在面板上控制。

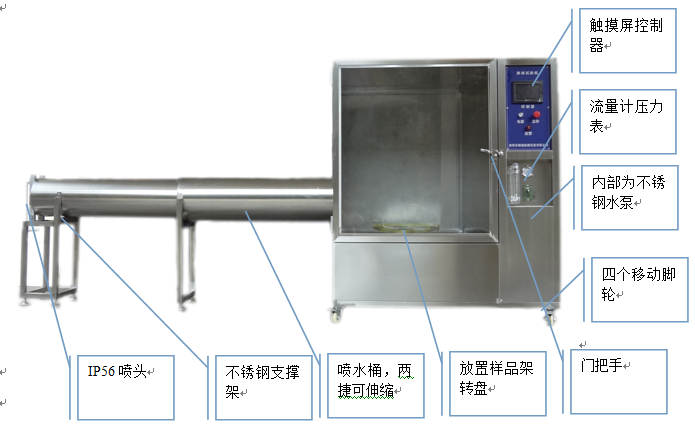

機器結構：1、整機

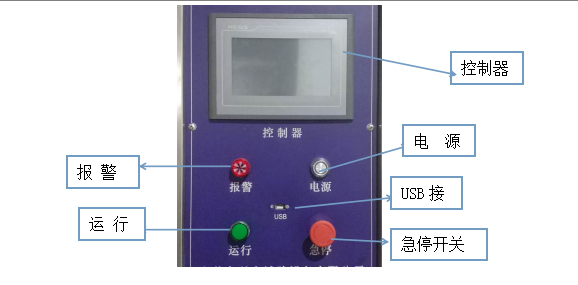

1、面板

1、試驗箱內箱尺寸：長1000mm×寬1000㎜×高1000㎜

2、高壓噴水管安裝在左側面，采用不銹鋼焊接而成，與箱體連接，噴水管前后各安裝    一個支架，支架高度可調節。

3、噴淋系統：由水泵、水壓表、固定式噴管支架組成

4、上面安裝2個 噴水頭，其中IP6噴頭1個，IP5噴頭一個。

5、管徑：六分  聯塑PVC管

6、噴孔內徑：φ6.3mm,IP5(等級)，φ12.5mm,IP6(等級)

7、噴水壓力：80-150kpa（按流量調節）

8、噴水流量：IP5(等級)12.5±0.625(L/min)，IP6(等級)100±5(L/min)（觸摸屏設定）采用電子流量計與變頻器配合做PID控制

9、轉盤：φ500MM 觸摸屏可顯示轉盤轉速

10、噴水持續時間：3、10、30、9999min（可調）

11、運行時間控制：1M～9999min(可調)

12、水循環系統，保證水源循環使用

13、受水面：產品頂面

14、噴水壓力表，可顯示噴水壓力

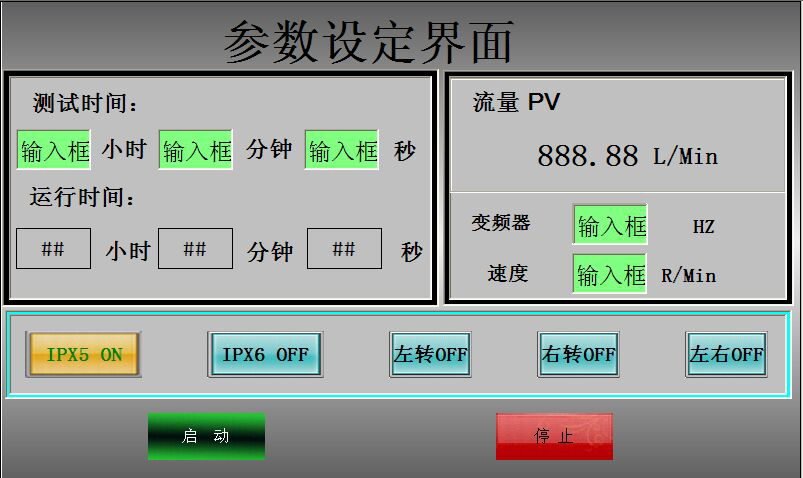

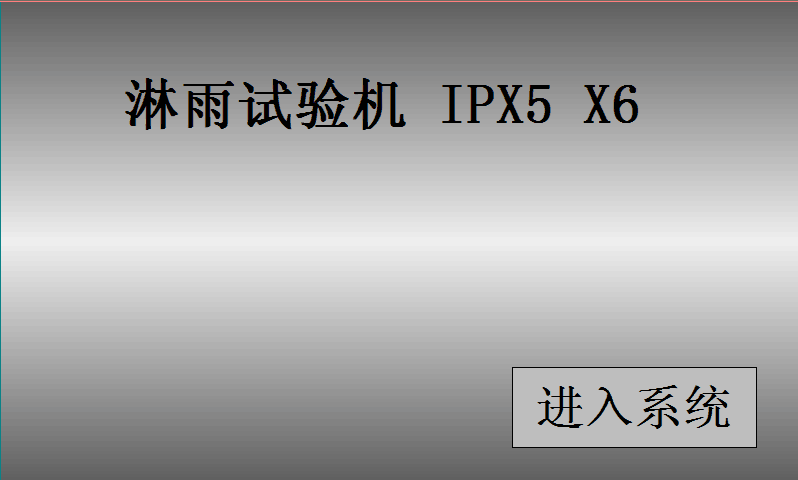

15、控制系統：“gaotian”觸摸屏控制系統。

16、試驗室外箱由鋼化玻璃做為防水墻，不銹鋼方通做為支架。

防水試驗箱材料

1、噴管：304不銹鋼管

2、水箱：304不銹鋼

3、封板材料：下層剛化玻璃6MM厚

4、框架材料：304不銹鋼方通，砂面（專業拉絲）

5、電氣控制配件選用正泰、歐姆龍、臺灣士研、日本富士等知名品牌

結構材質

1、噴管：304不銹鋼管

2、噴頭：SUS304不銹鋼板

3、臺面：SUS304不銹鋼

4、4、IP56臺體內支架：不銹鋼方通，PU軟管

5、電氣控制配件選用正泰、歐姆龍、德力西、富士等國際知名品牌

6、大功率水泵2.2KW 多個電磁閥控制水路。

7、IP56控制系統同在一起操作，IP等級可選擇測試。

8、設備總功率3.5KW

9、設備運行所需電壓：380V
